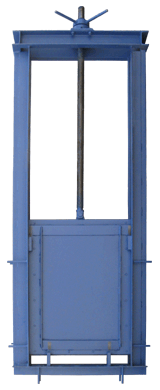

Щитовой затвор

Щитовой затвор предназначен для перекрывания каналов.

тип: с электрическим приводом, с ручным приводом

Часто для запланированных и аварийных манипуляций / маневров возникает потребность освободить канал от содержимого (как правило жидкости). Для этого нужно либо прекратить подачу жидкости в канал, либо приостановить течение в канале на определенное время. Последнее предполагает наполнение канала, но не моментально, а втечение определенного времени (зависит от "интенсивности" подачи).

При перекрывании канала, ниже после затвора, течение прекращается, падает уровень жидкости (как правило воды), и в конце концов канал остается пустым. Это дает возможность произвести дополнительные стоительные работы на канале, ремонтные и другие работы.

При заказе щитового затвора со стандартными параметрами щита, остаются неосвещенные многие параметры, которые могут сильно повлиять на цену каждого комплекта.

Ниже приведены дополнительные параметры, которые не может вместить в себя название изделия, но которые наряду с основными формируют его стоимость:

Предполагаемое количество затворов:
Место установки:
- в помещении (указать высоту помещения: ___мм.)
- на открытом воздухе
Возможность извлечения щита:
- талью
- краном
Тип затвора:
- затвор щитовой прямой для открытых каналов
- затвор щитовой прямой для проемов
- затвор щитовой для круглых проемов
Внутренние габариты канала:
- ширина канала (А)
- глубина канала (Г)
Параметры щита:
- высота щита (В)
- ход щита:
Высота привода над уровнем пола (Д):
Перемещение щита:
- винт выдвижной
- винт невыдвижной
Тип привода щитового затвора:
- ручной
- электропривод
- конический редуктор
Уплотнение ЩЗ:
- с трех сторон
- с четырех сторон
Способ монтажа щитового затвора:
- заливка бетоном (в существующую штробу)*
- без заливки бетоном (в существующий каркас)**
- крепление анкерами к стене
Материал исполнения:
- конструкционная сталь
- нержавеющая сталь

* При установке щитового затвора в существующую штробу указать ее размеры.
** При установке щитового затвора в существующий каркас указать размеры и приложить эскиз.
При заказе просим предоставить разрезы строительной части в месте установки щитовых затворов.

Специально для учета всех потребностей клиента разработаны опросные листы, которые представляют собой системный опрос по всем важным пунктам.

Щитовой затвор 600*900 ручной привод
Щитовой затвор 800*1000 ручной привод
Щитовой затвор 800*1200 ручной привод
Щитовой затвор 900*900 ручной привод
Щитовой затвор 900*1200 ручной привод
Щитовой затвор 1000*1000 ручной привод
Щитовой затвор 1000*1600 ручной привод
Щитовой затвор 1200*1200 ручной привод
Щитовой затвор 1200*1600 ручной привод
Щитовой затвор 1500*1500 ручной привод

Щитовой затвор 600*900 электрический привод
Щитовой затвор 800*1000 электрический привод
Щитовой затвор 800*1200 электрический привод
Щитовой затвор 900*900 электрический привод
Щитовой затвор 900*1200 электрический привод
Щитовой затвор 1000*1000 электрический привод
Щитовой затвор 1000*1600 электрический привод
Щитовой затвор 1200*1200 электрический привод
Щитовой затвор 1200*1600 электрический привод
Щитовой затвор 1500*1500 электрический привод

Щитовые затворы. Технические характеристики:
